Tipo: | separatore a più stadi | Efficienza separata: | 100% |
---|---|---|---|

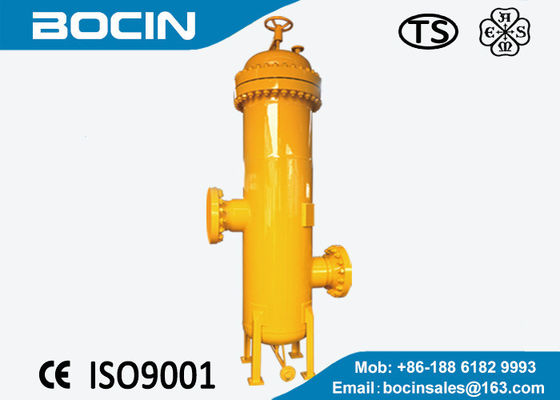

Installazione: | Verticale o orizzontale | Precisione: | 0,3, 1, 3, 5um |
Debito massimo: | 6500000 Nm3/h | Materiale: | acciaio al carbonio, SS316/304 |
Evidenziare: | Separatore del filtrante del gas naturale,gas separatore di liquido |

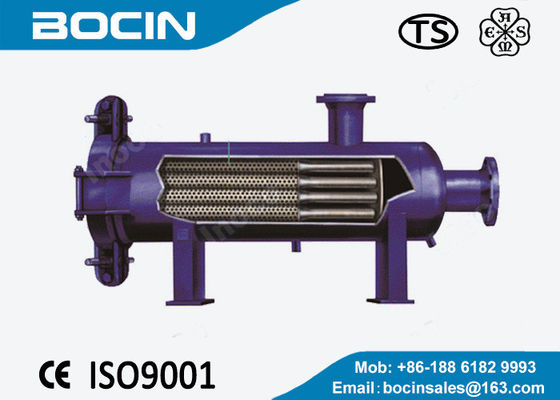

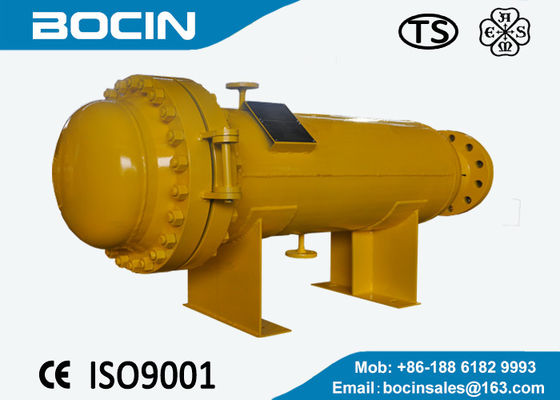

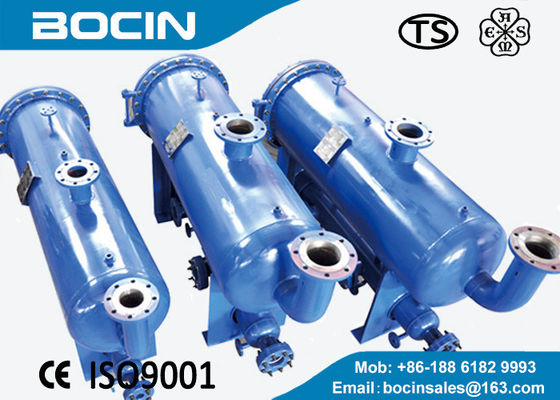

Separatore a più stadi orizzontale per l'eliminazione polvere e del liquido minuscoli dai gas
Descrizione:
U - TC - separatore a più stadi orizzontale di serie di YG per la struttura combinata a più stadi. Facendo uso della barretta di guida, il filtro dalla coalescenza, il dispositivo di schiumatura, del filtro a ciclone della matrice per serigrafia o il dispositivo antiappannante a più strati della foglia, 100% possono essere separati più di 3 - 5 micron della gocciolina, la separazione di goccia 0,5 ~ 3 goccioline di 90% della MU m., per dalle particelle il filtro solido completamente in 0,5 MU m./99%.

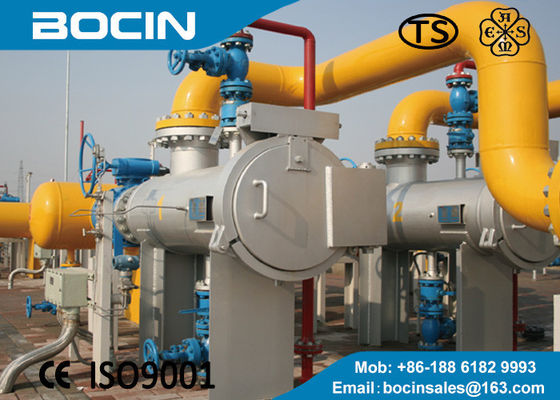

Pricipalmente utilizzato nella rimozione efficiente di bisogno delle occasioni solide e liquide delle particelle, indipendentemente dalla dimensione delle particelle può essere usato. Il separatore del filtrante è adatto specialmente a rimuovere la polvere ed il fumo estremamente minuscoli. La sua ampia applicazione, compreso lo sfruttamento delle impurità e dell'umidità differenziate metano dello strato carbonifero, pulisce l'olio lubrificante ed il gas è un processo per rimuovere le inclusioni della stazione di compressione e la parte superiore del gasdotto della città, da per rimuovere la disidratazione dell'etanolo dopo gas, ecc.
Montaggi:
ciechi di Rapido apertura (il bottone dell'inserzione, morsetto, ottiene un anello)
La valvola a sfera
Valvola di scarico
Importazione ed esportazione della valvola a sfera
Pressostato differenziale
Moltiplicatore di pressione differenziale
Indicatore di livello
Commutatore del livello liquido
Parametri tecnici:
1. Pressione di esercizio: 0,1 ~ Mpa 40,0
2. Temperatura di lavoro: - 40 ~ + ℃ 300
3. Precisione di separazione di filtrazione: 0,3, 1, 3, 5 micron
4. Efficienza di separazione di filtrazione: 99,98%
5. Portata massima: 6500000 nm3/h
6. Specificazione progettata: GB150; ASME
7. Materiali disponibili: acciaio al carbonio, SS316/304…
8. Trattamento di superficie: brillamento di sabbia, lucidante, pittura
Modello | Entrata/sbocco (DN) | Debito massimo (m3/h) | A (millimetro) | B (millimetro) | C (millimetro) | D (millimetro) | L1 | L2 |
(millimetro) | (millimetro) | |||||||
TC-W-6-1 | 50 | 4400 | 1080 | 150 | 1681 | 150 | 285 | 730 |
TC-W-8-1 | 80 | 4400 | 1095 | 165 | 1746 | 200 | 310 | 760 |
TC-W-10-1 | 100 | 4400 | 1105 | 185 | 1816 | 250 | 335 | 787 |
TC-W-12-2 | 150 | 8800 | 1130 | 200 | 1941 | 300 | 360 | 813 |
TC-W-14-4 | 150 | 17600 | 1130 | 200 | 1979 | 350 | 385 | 839 |
TC-W-16-6 | 150 | 22000 | 1155 | 238 | 2133 | 400 | 410 | 856 |
TC-W-18-8 | 200 | 30625 | 1155 | 238 | 2163 | 450 | 435 | 881 |
TC-W-20-8 | 250 | 35000 | 1180 | 250 | 2340 | 500 | 460 | 906 |
TC-W-22-9 | 250 | 39375 | 1180 | 250 | 2365 | 550 | 485 | 931 |
TC-W-24-12 | 250 | 54000 | 1180 | 250 | 2383 | 600 | 510 | 956 |
TC-W-26-12 | 250 | 54000 | 1180 | 250 | 2408 | 650 | 510 | 981 |
