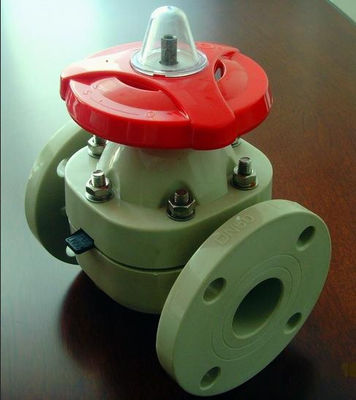

Valvola a diaframma di plastica attivata elettrica per la rete di tubazioni industriale, tipo della diga
Valvola a diaframma di plastica di UPVC/PTFE, tipo della diga, 1/2„ a 10" BACCANO, ANSI#16.5, collegamento della flangia di JIS10K, PN10
Le valvole a diaframma offrono molte combinazioni di materiali del corpo e di materiali elastomerici del diaframma. La progettazione della valvola è abrasione-resistente e non ostruire. Quando il diaframma, che è collegato al gambo della valvola da un compressore, è tirato a partire dal fondo del corpo o della diga di valvola, il percorso del liquido ha un flusso regolare e aerodinamico. I residui a pressione bassa che ostruirebbe normalmente facilmente la maggior parte delle altre progettazioni della valvola attraversano una valvola a diaframma. La valvola ha una progettazione dell'superiore entrata, permettendo la manutenzione in-linea; è adatto a soffocamento ed a servizio inserita/disinserita nelle applicazioni che variano dal trattamento delle acque ai processi chimici dell'abrasione. Le valvole a diaframma sono azionate manualmente, elettricamente, o pneumaticamente.
Il cloruro di polivinile unplastizised offre la migliore utilizzazione delle risorse per molte applicazioni. PVC-U è inoltre un materiale universale. È nella buona proprietà della proprietà anticorrosiva e meccanica, luce, facile installare. La resina del PVC mista con differenti aiuti può risultare materiali differenti per molte applicazioni, oggi del PVC delle proprietà funge da materia plastica importante per la rete di tubazioni industriale.
CARATTERISTICHE
• Dimensioni da 1/2„ a 10".
• Corpo di UPVC, cofano di PP-GF
• Diaframma di PTFE, cuscino di EPDM.
• temperatura di lavoro da -10℃ a 75℃.
• barra di pressione di esercizio PN10.
• tipo della diga.
• ANSI, JIS, collegamento della flangia di BACCANO
Marca: DINAI
CAMPO DI APPLICAZIONE
• rifornimento idrico
• elettrico
• acqua sotterranea.
• salamoia.
• gas naturale.
• impianto minerario, pianta di metallurgia, linea stridente liquida del residuo di lavorazione del fertilizzante.
• stabilimento chimico
• linea stridente di trattamento delle acque reflue
• linea stridente industriale dell'acqua salata dell'alimento
• pianta del cloro
NO. | NOME DI PARTE | QTY | MATERIALE | ||||||||||
1 | Metta il dado | 2 | Acciaio | ||||||||||
2 | Gambo | 1 | Acciaio | ||||||||||
3 | Guarnizione | 1 | Pp | ||||||||||
4 | Pin | 1 | Acciaio | ||||||||||
5 | Compressore | 1 | Ghisa/nylon | ||||||||||
6 | Vite | 1 | Acciaio | ||||||||||
7 | Guarnizione | 2 | Acciaio | ||||||||||
8 | Diaframma | 1 | PTFE+EPDM | ||||||||||
9 | Corpo | 1 |
UPVC CPVC PVDF PP |
||||||||||
10 | Copertura | 1 | PC | ||||||||||
11 | Cappuccio | 1 | Pp | ||||||||||
12 | Volantino | 1 | ABS | ||||||||||
13 | Capezzolo di grasso | 1 | Rame | ||||||||||
14 | Cofano | 1 |
UPVC CPVC PVDF PP |
||||||||||
15 | Bolt e dado | 8 | Acciaio | ||||||||||
Dimensione di Norminal | D1 | D | L | H | T | n | ΦD1 | Weight/kg | |||||
DN (pollice) | BACCANO | ANSI | JIS | UPVC | CPVC | PVDF | Pp | ||||||
15 (1/2„) | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1,0 | 1,0 | 1,2 | 0,8 |
20 (3/4") | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1,3 | 1,3 | 1,6 | 0,9 |
25 (1") | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1,5 | 1,6 | 1,8 | 1,0 |
32 (1-1/4„) | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2,0 | 2,1 | 2,4 | 1,3 |
40 (1-1/2„) | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2,5 | 2,7 | 3,0 | 1,8 |
50 (2") | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3,2 | 3,4 | 3,9 | 2,5 |
65 (2-1/2„) | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6,2 | 6,4 | 7,8 | 5,0 |
80 (3") | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7,5 | 7,8 | 8,9 | 6,1 |
100 (4") | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12,6 | 13,0 | 15,0 | 9,7 |
125 (5") | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17,6 | 18,0 | 21,0 | 13,5 |
150 (6") | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31,0 | 32,0 | 37,0 | 25,0 |
200 (8") | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47,0 | 49,0 | 56,0 | 36,5 |
250 (10") | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60,0 | 63,0 | 96,0 | 50,0 |
