Blocchetto di versamento della blocchiera/AAC della pianta/AAC di miscela di calcestruzzo del miscelatore di AAC
Miscelatore di versamento
1. Funzione:

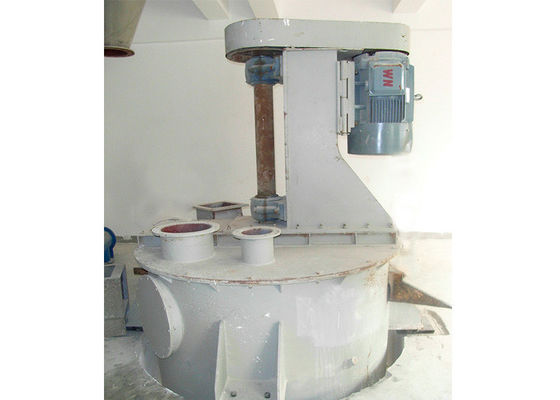

Il miscelatore di versamento (vedi il disegno allegato) è un'impastatrice riparata sopra la muffa del blocco di cui la funzione è di mescolare completamente i materiali prima del versamento in moda da poterli trasformare essi i blocchi in calcestruzzo aerati autoclave.
2. Major le caratteristiche tecniche
a) Dimensioni globali massime:
2200 millimetri (lunghezza) di × 2200 millimetri (larghezza) di × 3406 millimetro (altezza) (braccio di versamento escluso)
b) Massachussets: 2927,6 chilogrammi
c) Motore:
Tipo: Y225M-8
Potere: 22 chilowatt
Velocità: 730 giri/min.
d) Volume del cilindro: V = 4 m3
e) Modo di miscelazione: tipo a spirale
f) Velocità di miscelazione: 451 giri/min.
g) Valvola a farfalla pneumatica: D671J-10-200
3. Struttura
Il miscelatore di versamento è composto di due unità: cilindro di miscelazione e braccio di versamento.
a) Il cilindro di miscelazione è cilindrico nella forma. Si compone di seguenti componenti: motore elettrico, asse mescolantesi, lame mescolantesi e tubo di diversione.
b) Il braccio di versamento ha una struttura rigida (o flessibile). Il porto di carico del braccio di versamento rigido prende la forma di due armi ed il carico è controllato da una valvola a farfalla pneumatica.
4. Operazione
a) Il miscelatore di versamento lavora al principio di miscelazione diversione tipa. La sua miscelazione è rapida e perfino. È guidata da un motore, che gira in un senso orario, guidando l'asse di miscelazione e le lame di miscelazione nella rotazione. Così i materiali saranno ruzzolati su e giù nel cilindro e nel tubo di diversione. Quindi lo scopo della miscelazione e della diversione è raggiunto.

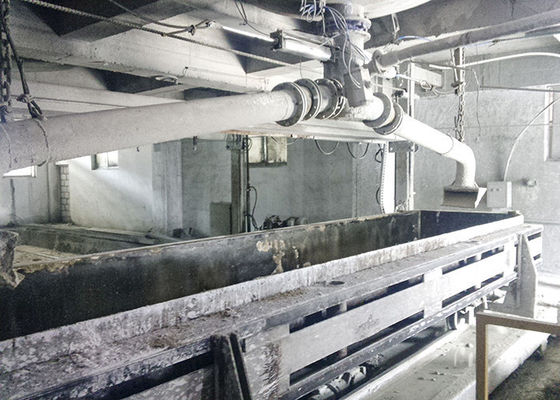

b) Il braccio di versamento è montato sopra la muffa. Quando i materiali sono mescolati nella misura accettabile, la valvola a farfalla sarà aperta in moda da inserire nel braccio di versamento e siano colati i materiali nello stampo del blocco.
5. Assemblea:
a) Metta il cilindro di miscelazione livellato sul fondamento pronto e metta un cuscinetto di gomma fra le superfici di contatto.
b) Ripari il braccio di versamento sotto il porto di carico del cilindro di miscelazione. La valvola a farfalla pneumatica dovrebbe essere montata nel fratempo. La direzione di versamento, che è determinata dal requisito tecnologico, dovrebbe essere regolata sul sito.
6. Funzionamento ed adeguamento di prova
a) Le seguenti parti dovrebbero essere regolate dopo che l'assemblea è completata.
i. La cinghia di gomma del motore dovrebbe essere allungata strettamente.
ii. La copertura della ghiandola dell'asse di miscelazione dovrebbe essere stretta in moda da formare un sigillamento perfetto della plastica.
III. Il braccio di versamento dovrebbe essere sistemato secondo il requisito tecnologico. Il porto di versamento dovrebbe essere regolato.
b) Funzionamento di prova
i. Il motore dovrebbe girare normalmente nel senso orario.
ii. Il cilindro di miscelazione dovrebbe funzionare stabile.
iii. L'asse di miscelazione dovrebbe girare liberamente senza incepparsi o rumore anormale.
iv. La valvola a farfalla pneumatica dovrebbe essere molto ragionevole nell'apertura e nel closing.
v.Adjust una distanza adatta fra il tubo di diversione e la parte di sotto del miscelatore di versamento (la distanza comune è fra 12cm~18cm).
7. Manutenzione
a) Cura quotidiana:
Il cilindro di miscelazione, l'asse di miscelazione ed il braccio di versamento dovrebbero essere puliti una volta alla settimana. Prima della pulizia, la copertura della ghiandola dell'asse di miscelazione dovrebbe essere stretta in moda da formare un sigillamento perfetto della plastica. Tutti i cuscinetti dovrebbero essere riempiti e dovrebbero essere riempiti semestralmente.
b) Manutenzione:
Il porto di versamento, la valvola a farfalla pneumatica e le guarnizioni delle condutture dovrebbero essere presi giù ed essere puliti una volta al mese. L'imballaggio dell'asse di miscelazione e le parti consumate dovrebbero essere sostituiti.
8. Sicurezza:
a) Non permetta che qualcuno stia sopra il cilindro di miscelazione e nelle vicinanze del braccio di versamento nel corso del versamento.
b) Rimuova tutti i materiali schizzati completamente all'estremità di ogni spostamento.
