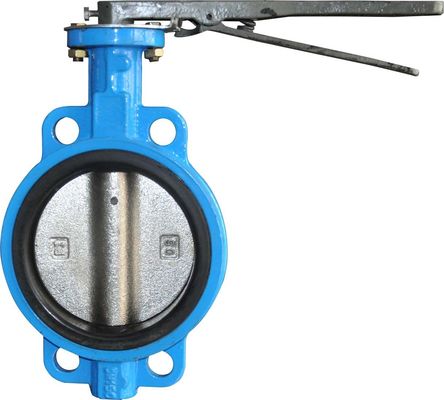

Valvole a farfalla messe metallo del ghisa con l'azionatore pneumatico D373H-10K

Valvola a farfalla del wafer, disco duttile del corpo del ferro, rivestimento a resina epossidica della polvere per l'acqua


1. BREVE INTRODUZIONE:

La valvola a farfalla è azionata dalla forma girante 0° del disco a 90°, può applicarsi per tagliare o regolare

 il flusso del medium.

La valvola può essere attivata dalla leva di manovra, dall'azionatore elettrico della ruota della maniglia o dall'azionatore pneumatico.

Ampiamente usato per il rifornimento idrico, trattamento delle acque, centrale elettrica elettrica, approvvigionamento di gas,

sistema dell'caldo-aria, fonderia, costruzione di nave, tessuto, petrolio, chimica, o altre industrie leggere.

2. Specificazione

3. CARATTERISTICHE

Metallo messo, buona guarnizione del ⊙

Peso basso del ⊙

Resistenza di flusso debole del ⊙

Piccola coppia di torsione di operazione del ⊙

⊙ facile installare e mantenere

Aperto fine 90° del ⊙ più uniformemente

4. NORME APPLICABILI

1.  Accordo di progettazione: Api 609

2.  Verifichi l'accordo di norma: JIS B2003

3.  Colleghi l'accordo di norma della flangia: JIS B2212

4.  Accordo faccia a faccia di norma: JIS B2002

5. Nome dell'oggetto di spec. del materiale della parte

6.  Operazione:

6.1.  La flangia di due tubi dovrebbe essere liscia.

6.2.  Metta la valvola a farfalla nella linea del tubo, riparata il foro di orientamento in primo luogo.

7.  Consegna:

Quando la consegna o immagazzina la valvola a farfalla, dovrebbe tenere nell'ambiente asciutto e fresco.

8. Nota:

8.1.  Flangia del tubo se stessi della flangia della valvola a farfalla.

8.2.  Controlli la valvola prima dell'installato di, l'ambiente dovrebbe corrispondere alla valvola a farfalla

         specificazione.

8.3.  Prima della valvola a farfalla aperta, controllante il disco senza sporcizia.

8.4. Il disco deve essere posto chiuso una volta installato.

8.5. Regolando il tubo colleghi prima dell'installato di.

8.6. La flangia di collegamento dovrebbe essere parallela.

8.7. Dopo installato, il disco della prova di pressione dovrebbe essere posto aperto.

8.8. Se la farfalla non può naturale per aprirsi o chiudersi, soddisfare il controllo gentile attento, non può colpire, non non tamp o

       usi la leva di estensione.

8.9.  Quando la manutenzione o il funzionamento, deve controllare il gambo, la leva, la trasmissione o l'azionatore hanno correttamente

        colleghi. Altrimenti il gambo sarà spinta da pressione del tubo.

9.   La disfunzione e risolvere:

10. Manutenzione

Apra la copertura di scatola del verme ed aggiunga un certo burro a due mesi.

Controlli la guarnizione, l'imballaggio e flangia, se la perdita, mantiene prego APPENA POSSIBILE.

Specifiche:

Dimensione: DN50 - 3000
Temperatura: -15℃ - 150℃
Pressione: 1.0MPa/1.6MPa

Materiali
Materiali del corpo:  Ferro duttile (GGG40, GGG50). Ghisa (GG25), acciaio inossidabile

Materiali del disco:  Acciaio inossidabile. Ferro nichelato e duttile, plastica rivestita del ferro duttile,

                              Acciaio di titanio, lega di rame ecc

Materiali di Seat:  Monomero (EPDM), politetrafluoroetilene (PTFE) del Etilene-Propilene-Diene,

                               Gomma di nitrile (NBR), cloroprene, polietilene di Chlorosulfonated (Hypalon),

                                 Silicio, Fluoroelastomer (VITON), gomme ecc.

Materiali del gambo:  Acciaio inossidabile. Acciaio al carbonio, 2Cr13


Una valvola a farfalla è un tipo di dispositivo di controllo di flusso, usato tipicamente per regolare un liquido che attraversa una sezione del tubo.
La valvola è simile in funzione ad una valvola a sfera. Un piatto circolare piano è posizionato nel centro del tubo.
Il piatto ha una barretta attraverso si è collegato ad un azionatore sull'esterno della valvola. La rotazione dell'azionatore gira
placchi il parallelo o il perpendicolare al flusso. A differenza di una valvola a sfera, il piatto è sempre presente all'interno del flusso,
quindi una perdita di pressione è indotta sempre nel flusso indipendentemente dalla posizione della valvola.
